(2133)12/10_17:17
メインシャフト (TARGET)

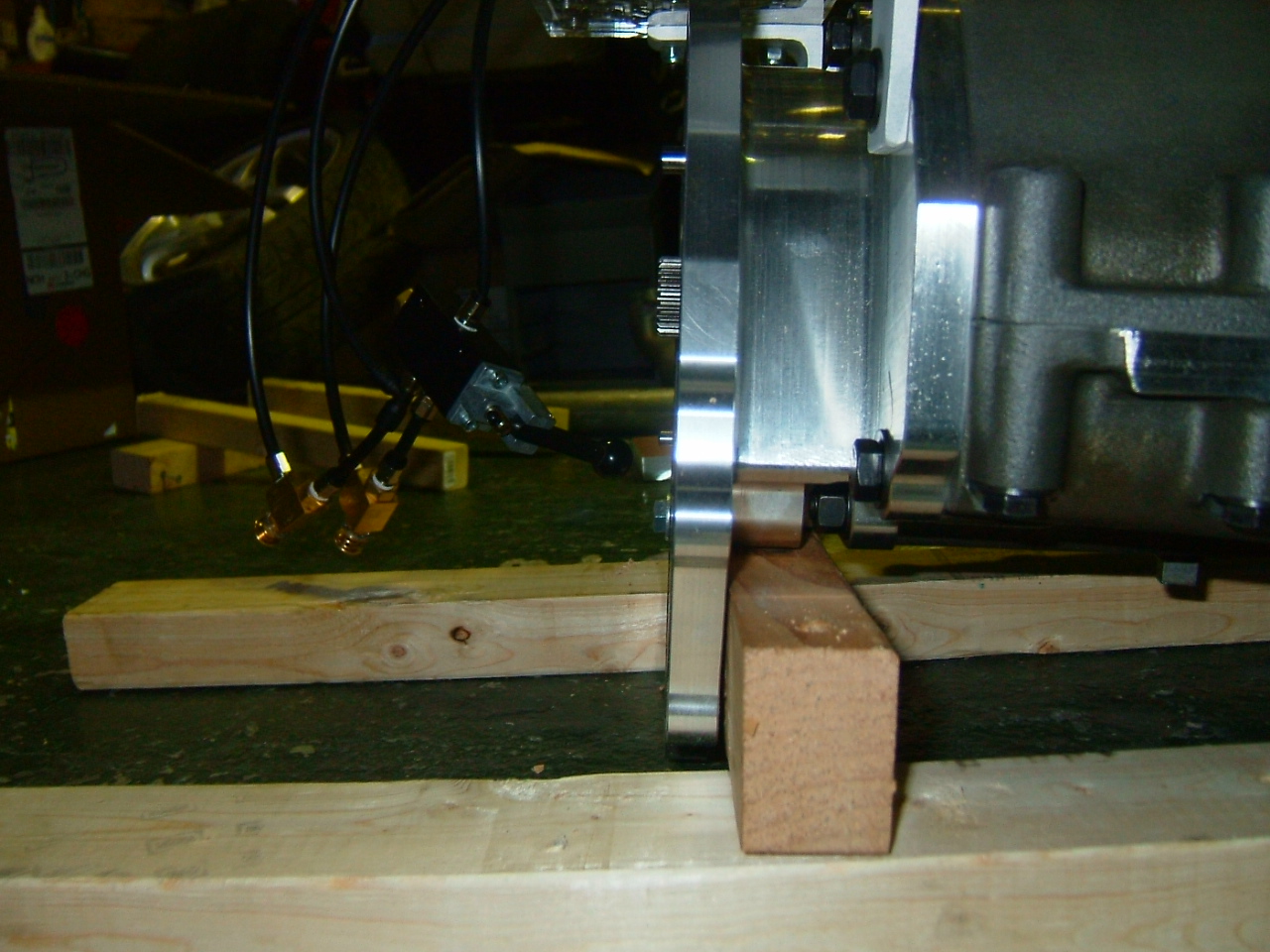

写真でわかるようにメインシャフトがトランスファー取り付け面から飛び出ていますよね？
これじゃメインシャフト端面がトランスファー内部に底付きして取り付けできません！！
なんで？？？？

後はミッションマウント・ブラケットを取り付ける部分が設けられていない。

以上、ポン付けできない理由です。
これだけ違うんだよ〜。（誰に言ってる？？）

[JPEG画像]： メインシャフト -(441 KB)

(2134)12/10_20:00
くっそー (TARGET)

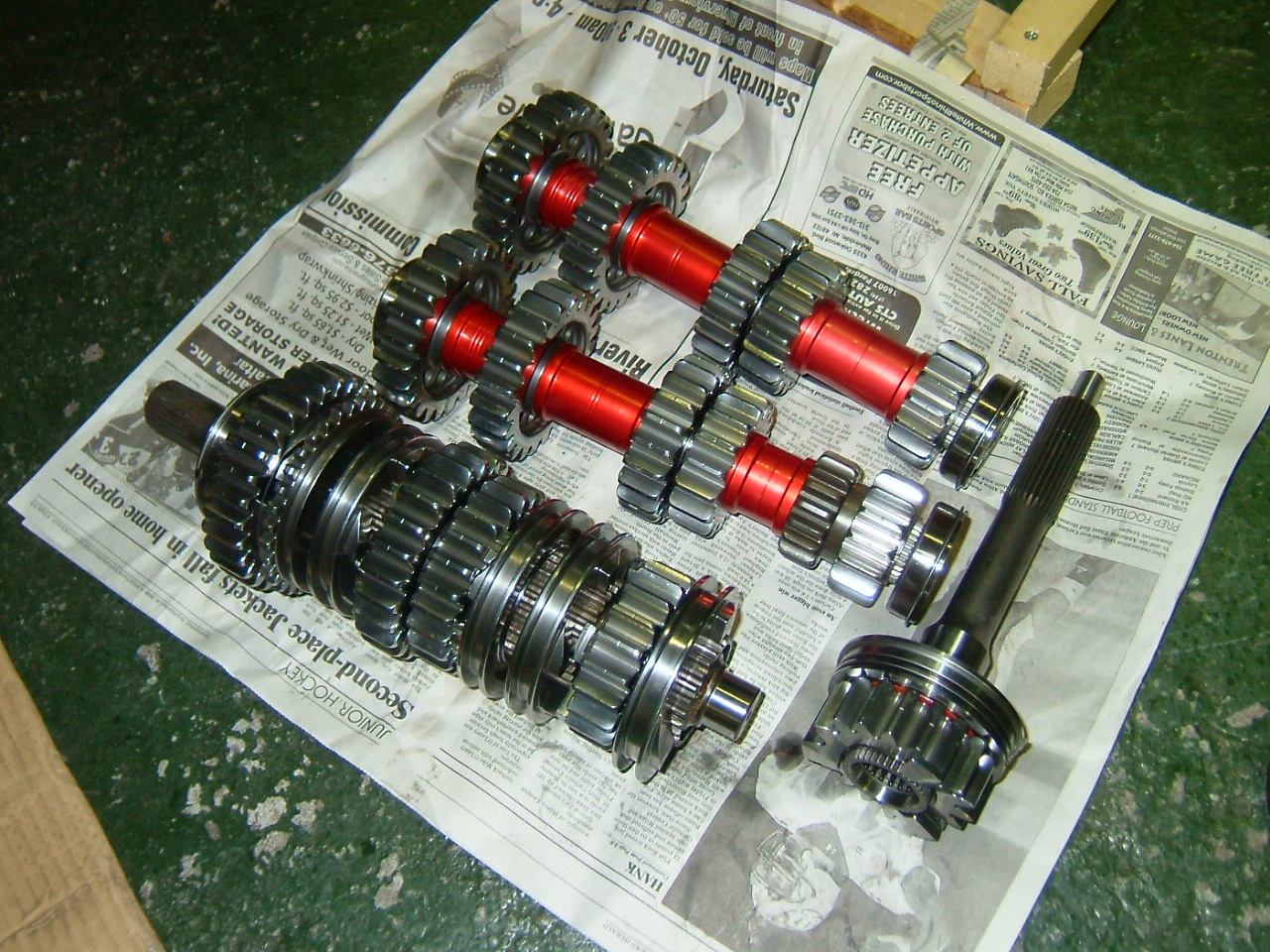

インプットシャフトの長さがオーダーした寸法と違う！！

もう！！なんでいつもこうなんだろう！？
まとなのが来るほうがメズラシイぐらいにいつも違う！！

まいどの事なのでサラっと加工して今から組み付けです。
この工賃は誰が払うの？？

[JPEG画像]： 全バラ -(486 KB)

(2128)12/10_14:10
できた (TARGET)

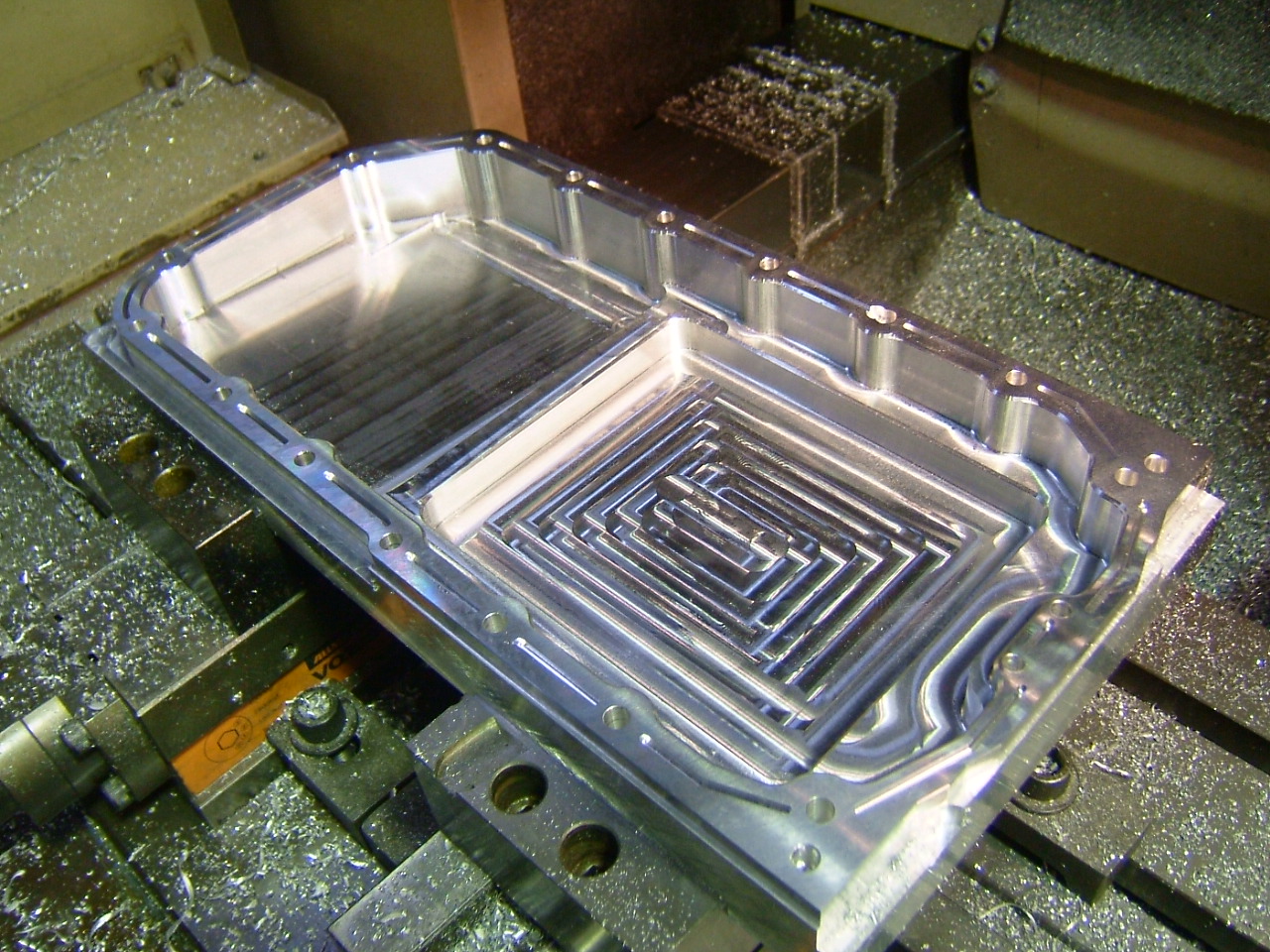

３ピース中の本体ができた〜。

ＳＲ２０をスワップした時にオイル溜りを後ろにしなくちゃいけない場合に
使うオイルパンです。

内部形状がこんな感じ。

[JPEG画像]： ＳＲ２０オイルパン -(483 KB)

(2129)12/10_14:16
ＳＲ２０オイルパン (TARGET)

外観がコレ。

この上に純正と同じようにオイル溜りを別部品で載せて
後部にミッションとドッキングするプレートを付けて完成です。

当初は削りで作る予定では無く純正改造、溶接品で作ったのですが
ヒズミの問題でミッションとのドッキングが上手くない。。。
作り直すのなら「もういいや」って事で削りだししちゃいました。

図面、ＮＣデーターは残してありますので必要な方がいましたらお売りしますよー。

しかし、３Ｄは時間がかかる。

[JPEG画像]： ＳＲ２０オイルパン -(470 KB)
