(2222)07/12_20:19
ダミーヘッド
(TARGET) 返信
とある日本在住のチューナーからごうせいなダミーヘッドの製作依頼。
海外に出向き現地でエンジンを降ろして、バラシて、ボーリング＆ホーニングをして
組み立てて、セッティング、納車と全てを行うらしいです。
そのために、日本からボーリングマシン、ホーニング、ダミーヘッドを持ち込むみたい。。。
で、その為のダミーヘッドを作ってくれと頼まれました。
これらを組み合わせて最終的に１枚のダミーヘッドが出来上がります。。。
[JPEG画像]： 分割式ダミーヘッド
-(138 KB)
(2223)07/12_20:36
完成間近
(TARGET)
さっきの写真の物を組み上げてセットにしたのがこれ。
現地ではこのダミーヘッドの上にボーリングマシンが載り加工を行いますので
平行度が非常に大切になります。
治具を作るより、やっぱエンジンブロックの方がいいかな？と思いまして。。。

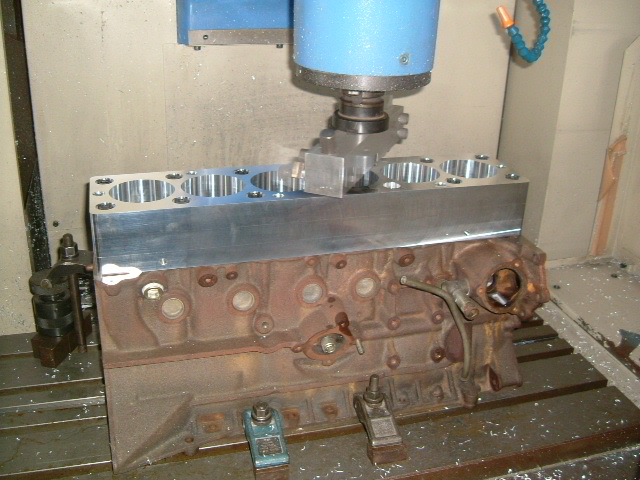

最終仕上げで下面、上面の平行度を加工中の写真。
ちなみにこいつはダミーヘッドから温水もしくは高温のオイルを送り
ブロックにまで温水が回る仕組みになっていてボーリング・ホーニングを
温間で加工を行う仕組みとなっています。
そう言えばＳＲなどは温間ボーリングをしている所はありますがＲＢは聞いた事ないなぁ？
あるのかなぁ？
それにしても現地でも温間ですか！！素晴らしい人がいるんですね！？
[JPEG画像]： 温間ボーリング
-(136 KB)
(2221)07/03_14:28
ロガー
(TARGET) 返信

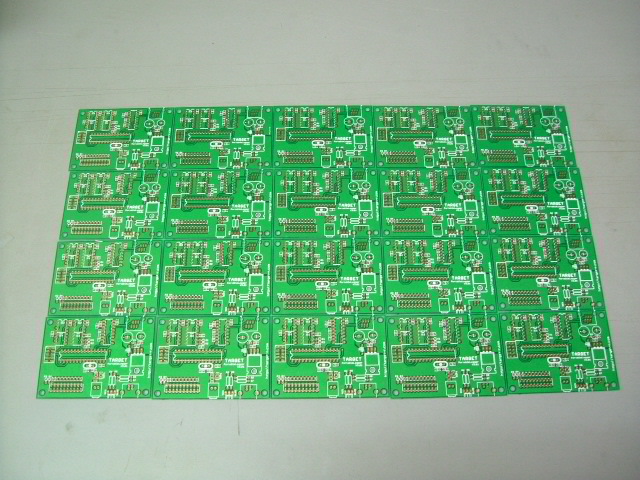

Ｖ−ｐｒｏ用データーロガーの基盤が入荷してきました。
在庫切れでお待たせしてた方すみません。
現在、部品実装、動作チェックを行っていますので明日から順次発送いたします。
昨日までは機械加工屋、今日は半田付けの内職人？
[JPEG画像]： ＰｏｒｔａｂｌｅＬｏｇｇｅｒ
-(143 KB)
(2220)07/02_16:14
Libert's GTR
(TARGET) 返信
完成、出荷しましたー。
ＪＤＤＡの第３戦まで後２ヶ月
搭載が完了して走り出せば最強のライバルになるでしょう！！
楽しみですねー。

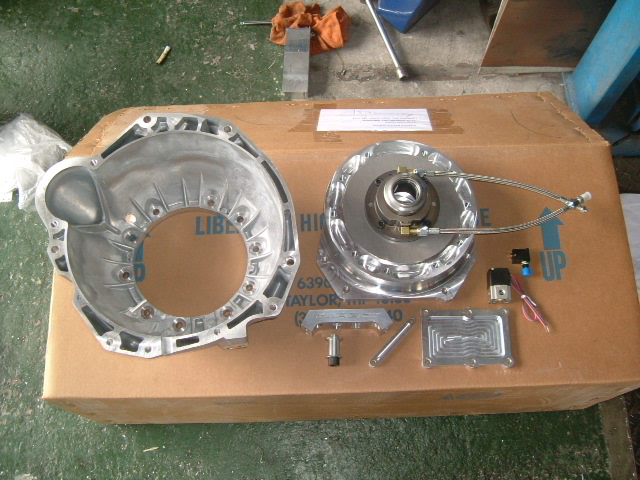

写真は当店、ＧＴＲ用キットの内容です。
[JPEG画像]： ＧＴＲキット
-(137 KB)
(2218)07/01_19:56
アダプター
(TARGET) 返信

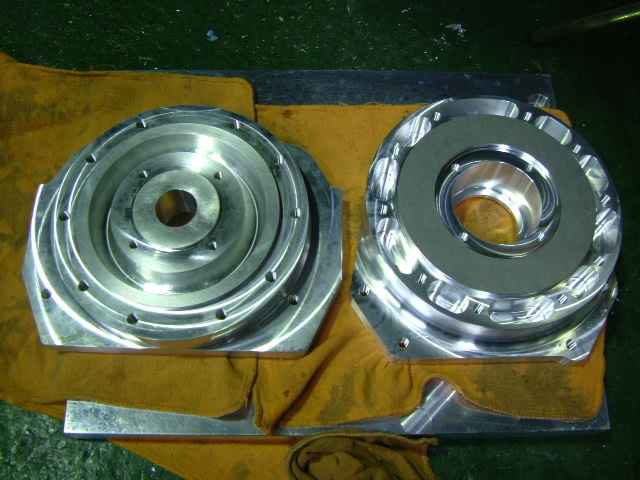

完成しましたー。
左がリバティ製で右が当店製作品です。
厚みが約８ｍｍほどうちのが長く、純正寸法に仕上がっています。
重量はリバテイが６．７ｋ、うちのが８ｍｍ厚いのに４．７ｋです。
８ｍｍ分を計算すると約＋１ｋなので４０％もの軽量です。
たかが３ｋですがこれをどうとるかは使う側の判断ですかねぇ？
ま、厚みが違うのでポンとは付きませんが。。。
[JPEG画像]： ＧＴ−Ｒアダプター
-(136 KB)
