---------------ＰｒｏＴｒｅｅ２００６ Ｖｅｒ１＆２-------------------------------
個人でのタイム計測会、練習会などを目的としたローコストタイプ
（シングルレーン専用タイプ）
出来ること
パソコンのプリンターポートの入出力を使用して
０−４００ｍのタイムをパソコンのタイマーを使用してタイム計測できます。
シングルレーンしか計測出来ませんがサーキット常設に劣らない性能を実現。
０−４００ｍタイムを１／１０００秒まで計測できます。
光電管の使用個数は最大１０個（Ｖｅｒ２）まで接続出来ますので
０−４００ｍ計測時に必要な中間計測も全て計測できます。
Ｖｅｒ１ 光電管最大接続個数 ７個
Ｒ／Ｔ＆フライング判定 ・ １８ｍ ・ １００ｍ ・ ２００ｍ ・ ３００ｍ
・ ４００ｍ ・ ４００速度
Ｖｅｒ２ 光電管最大接続個数 １０個
Ｒ／Ｔ＆フライング判定 ・ １８ｍ ・ １００ｍ ・ ２００ｍ ・ ３００ｍ
・ ４００ｍ ・ ２００速度 ・ ４００速度
プロ・ストック 両スタート方式のフライング判定に対応
その他

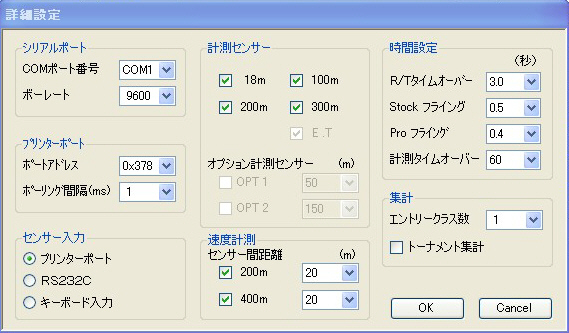

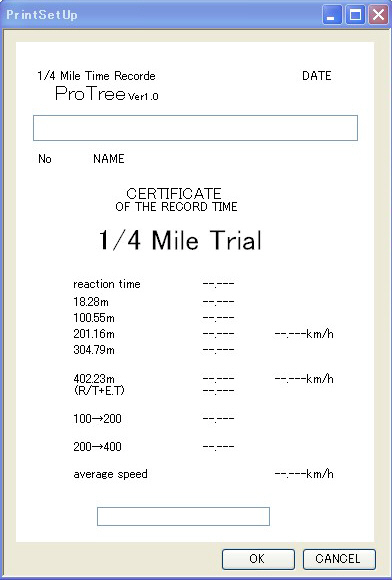

計測タイムのプリントアウト（１走行ごと）
計測タイムの保存（エクセル等で編集、集計）
電光掲示板によるタイム掲示（Ｖｅｒ１未対応・Ｖｅｒ２にはオプション）
--------------------必要な物----------------------------------
●Dサブ２５ピンのプリンターポートを有するWindowsXPパソコン
●光電管 最低２個は必要 （ステージ・ゴール）
最大１０個（Ｖｅｒ２） 上記２点プラス 合計１０個まで接続可能
（プレレステージ・ガードビーム・１８・１００・２００・３００・２００速度・４００速度）
●クリスマスツリー本体 トラックのマーカーなどを使用して１２V電源で動作
●配線 多芯ケーブル メインコントロールからゴールの光電管までの長さで
芯数はプレステージ・ステージ・ガードは除いた光電管設置数＋２芯
LANケーブル １本 （メインコントロール〜ツリー間に必要）
●その他 プリンターケーブル 、 １２Ｖバッテリー（４個） 、 電源ケーブル 、
コネクター類 、 スタートスイッチ
--------------サンプルダウンロード---------------------------------
ＰｒｏＴｒｅｅ２００６ Ｖｅｒ．１ サンプルダウンロード （実行には．ＮＥＴが必要）
ProTree20060730.lzh
ダウンロード・解凍後、ｓｅｔｕｐ．ｅｘｅを実行してください。
自動で「．ＮＥＴ」のダウンロード後、インストールが始まります。
● 使い方

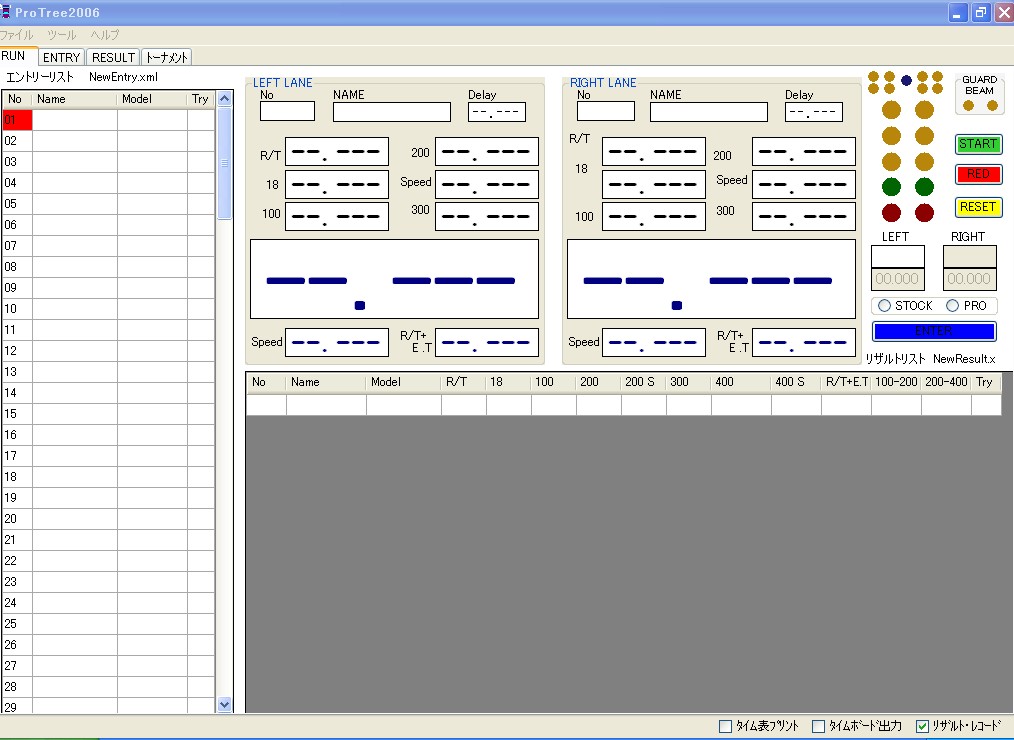

ゼッケン入力 → スタート方式選択 → ＥＮＴＥＲ → ＳＴＡＲＴ
Ｓｈｉｆｔ＋１〜８で各センサー入力 で計測できます。
＊ サンプル版は内部タイマー（５／１０００）
＊ 各ＩＯポート制御不可
＊ 各種ファイル保存不可
---------------ＰｒｏＴｒｅｅ２００６ Ｖｅｒ１--------------------------
個人練習用にソフト無償・自作派向けのバージョンを用意しました。
基本はそのままに光電管使用個数を減らしたバージョン
Ｖｅｒ２との違いはプリンターポートの３・５・１３のＩＯが使用できません。
車両のスタート判定はステージビームのみにて行います。

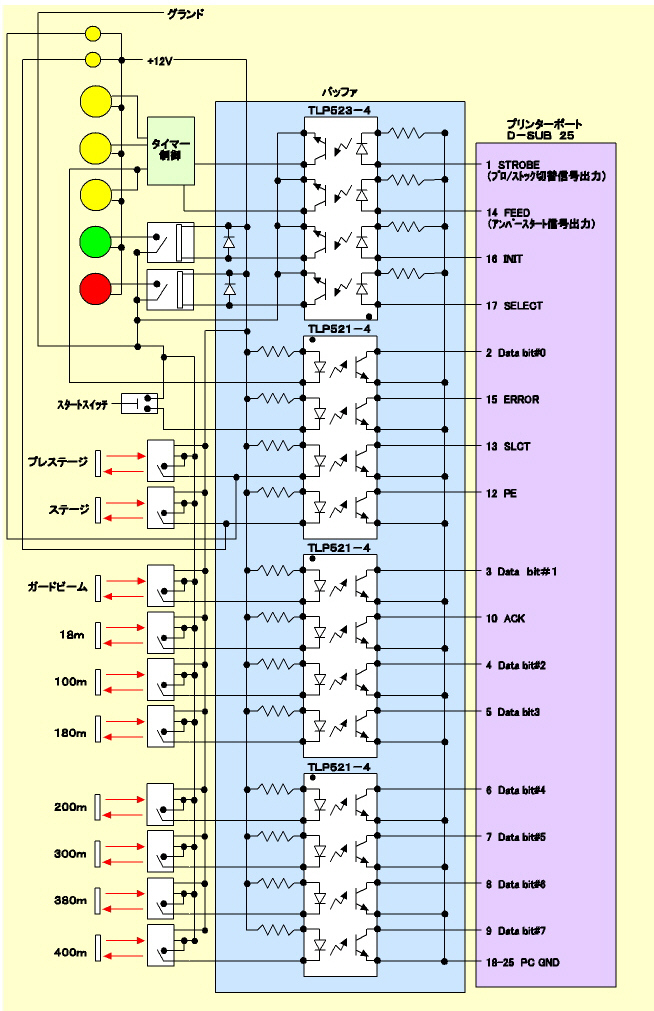

●Ｖｅｒ１メインコントロール回路図
（＊製作についてのご質問はご遠慮ください。）
●回路図を見て自作可能な方は使用方法などを明記してメールにてご連絡ください。
使用方法に合わせたＰｒｏＴｒｅｅ２００６ Ｖｅｒ１をお送りします。
＊現在、ＰｒｏＴｒｅｅ２００６ Ｖｅｒ１は無償配布停止中です。
--------------ＰｒｏＴｒｅｅ２００６ Ｖｅｒ２ ----------------------------
●メインコントロールボックス ￥７０，０００−
（センサーバッファ ・ ツリ−点灯用タイマーマイコン（プロ＆ストックプログラム済）
・専用ソフトProTree２００６ Ｖｅｒ２付属）
●ツリーリレー ￥１５，０００− （自作可能）
上記メインコントロールと接続してツリーランプを点灯させるのに必要
（こちらは基盤剥き出しボックスなしです。ツリー本体は含まれません）
＊ＰｒｏＴｒｅｅ２００６ Ｖｅｒ２の販売は終了しました。
----------------ＰｒｏＴｒｅｅ２００６ Ｖｅｒ３--------------------------------
ＰｒｏＴｒｅｅ２００６ Ｖｅｒ３
ダブルレーン Windows （ＸＰ ・ Ｖｉｓｔａ） ＵＳＢ通信タイプ
Ｖｅｒ２とは違い専用マイコンがタイムを計測するため
計測タイムの分解能アップ、タイム誤差がありません。
ハンデキャップレースなどにも対応していますので
主に、イベント企画、サーキット常設に使用できます。
価格 ￥３００，０００〜 ソフト＋専用ハード
ツリー・光電管・電光掲示板・配線などは別途必要です。
設置場所、方法 ・ ご予算、ご希望に応じます。ご相談ください。
----------------ＰｒｏＴｒｅｅ２０１０ Ｖｅｒ４--------------------------------
ＰｒｏＴｒｅｅ２０１０ Ｖｅｒ４ 仙台ハイランド
仙台ハイランド様に計測精度、計測方法の熟知を認められ
２０１０年４月３日に仙台ハイランド様向けの専用品を開発し納品させていただきました。
ＰｒｏＴｒｅｅが日本国内の基準となりました。
----------------オプション部品---------------------------------------
ＰｒｏＴｒｅｅ２００６ オプション部品
●クリスマスツリー 簡易設置型 １２V仕様 ￥８０，０００−
フルサイズ １００V仕様 ￥２４０，０００−

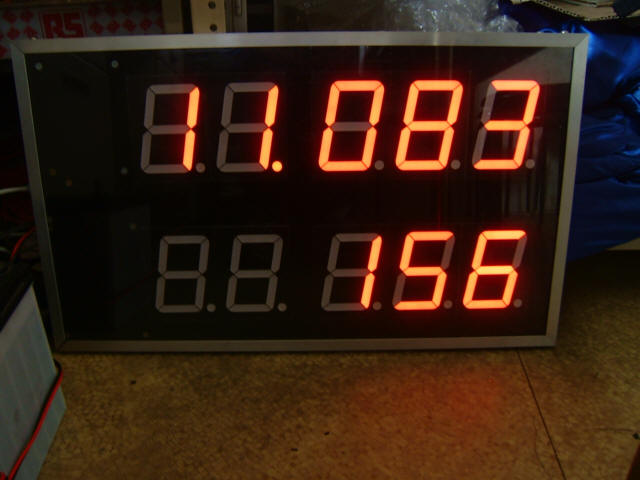

●電光掲示板 大型７SEG LED (パネルサイズ ４００ｘ６５０mm) ￥１８０，０００−
（Ｖｅｒ２に使用の場合は専用インターフェース￥１５，０００が別途必要）
（１文字サイズ１００ｘ６０mmの高光度ＬＥＤを５個
ｘ２段に配列）
上段 タイム表示 ・ 下段 速度表示
ダブルレーン表示の場合は上段に左レーン・下段に右レーンを表示
もしくは電光掲示板を２個使用。
●センサーバッファ 光電管出力がオープンコレクタータイプ（E3Z-LT61）の場合に必要 ￥１５，０００−
その他、光電管・配線など
●光電管
スタートセンサーに使用を推奨 透過型 （レーザータイプ）
OMRON E3Z-LT61 （検出間距離６０M） ￥３０，０００−
OPTEX・FA DT-4000N （検出間距離４０M）
￥２０，０００−
ロードセンサーに使用を推奨 回帰反射型
OMRON E3G-MR19 （検出間距離１０M） ￥９，５００−
OMRON E3Z-LR61 （検出間距離１５M） ￥２８，０００−（レーザータイプ）
●多芯ケーブル VCTF ０．５ １０芯 ＠１４２円 ５００M ￥７１，０００− （ロードセンサーに使用）
VCTF ０．５ ６芯 ＠１００円 ２０M ￥２，０００− （スタートセンサーに使用）
●LANケーブル CAT.5ｅ １００Ｍ ￥６，０００−
＊掲載価格はメーカーサイトにて調べた価格を掲載しています。（２００６年７月調べ）
ＰｒｏＴｒｅｅの副産物？
ジムカーナ・ダートトライアル・学校の競争？などいろいろなタイムトライアルに
使用でき格安で製作できるタイムレコーダーを製作しようかな・・・・
興味がある方はコチラをご覧ください。
ＤＲＡＧ（ドラッグ）レースのレイアウト・タイム計測の詳細・スタートの解説など
